99香蕉国产精品偷在线观看,日本熟妇色XXXXX日本免费看,国产精品H片在线播放,欧美黑人疯狂性受xxxxx喷水

首頁(yè) > 新聞中心 > 行業(yè)動(dòng)態(tài)

典型焊接缺陷有哪些？

發(fā)布時(shí)間：2024-01-11 瀏覽量： 475
分享：

典型焊接缺陷有哪些？附培訓(xùn)PPT

企管知識(shí) 2024-01-05 09:31 發(fā)表于浙江

典型焊接缺陷有哪些？

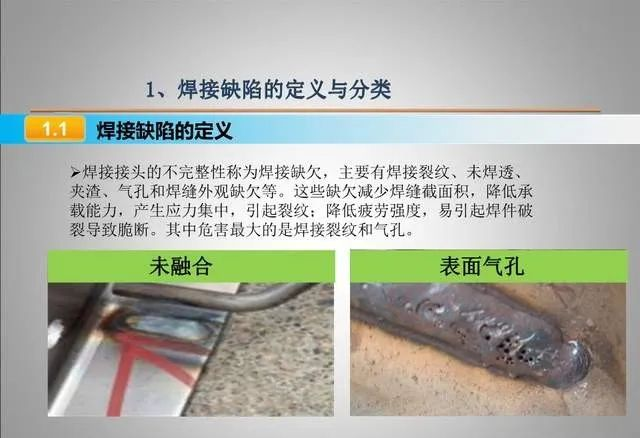

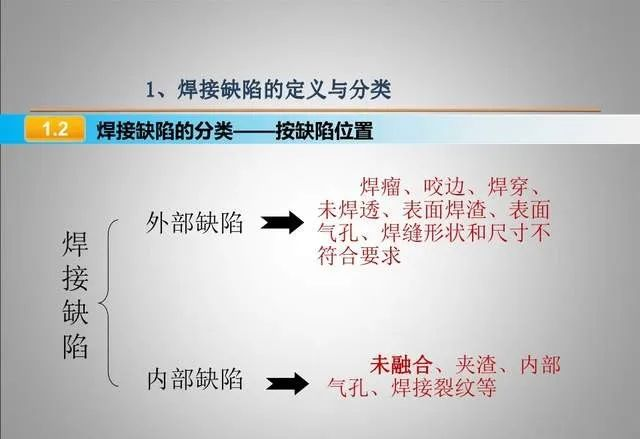

典型焊接缺陷主要包括以下幾種：

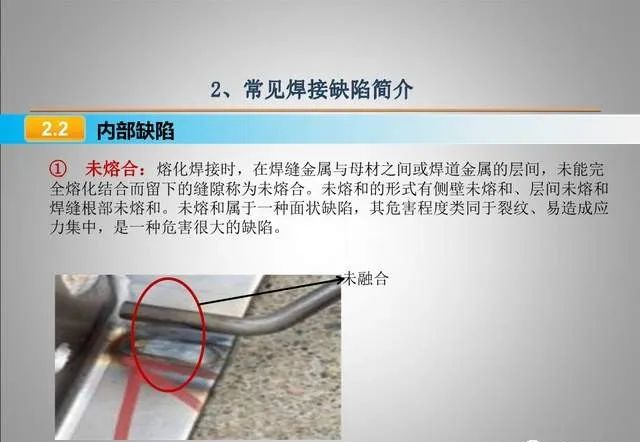

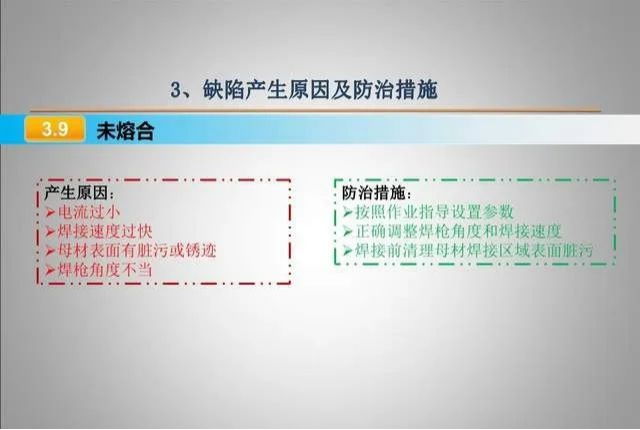

1. 未熔合：焊接時(shí)，焊縫金屬與母材之間或焊道與焊道之間未完全熔合在一起的現(xiàn)象。

2. 未焊透：焊接時(shí)，接頭根部未完全熔透的現(xiàn)象，主要出現(xiàn)在單面焊的對(duì)接和雙面焊的對(duì)接接頭中。

3. 夾渣：焊接過(guò)程中，熔渣殘留在焊縫中的現(xiàn)象，通常是由于焊接工藝不當(dāng)或焊絲表面清理不凈所致。

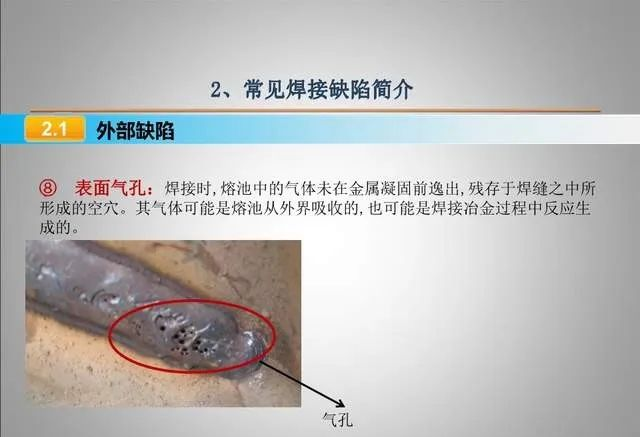

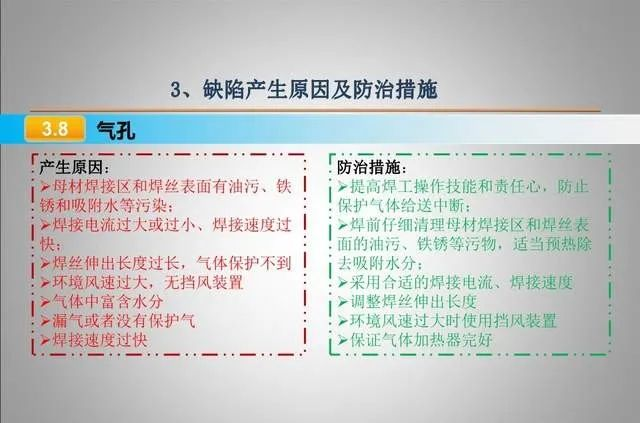

4. 氣孔：焊接過(guò)程中，熔池中的氣體在金屬冷卻之前未能逸出，在焊縫中形成的氣孔。

5. 裂紋：焊接過(guò)程中，由于應(yīng)力、溫度變化或材料本身的缺陷等原因，焊縫中出現(xiàn)的縫隙或裂紋。

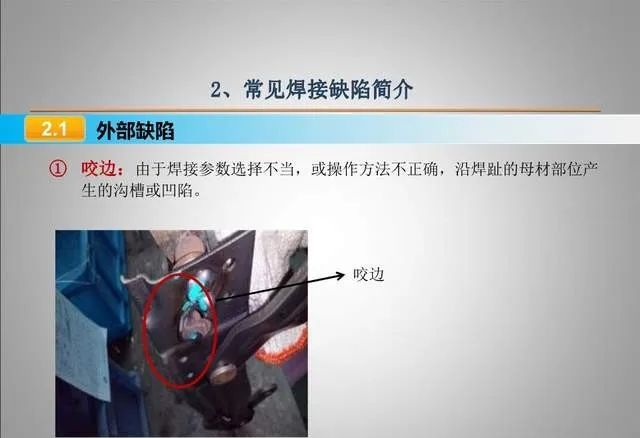

6. 咬邊：焊接過(guò)程中，由于填充金屬不足或焊接參數(shù)不當(dāng)，造成焊縫邊緣母材被熔化后形成的凹陷或溝槽。

7. 錯(cuò)邊：焊接過(guò)程中，由于兩件焊接母材的厚度、坡口角度等不匹配，導(dǎo)致焊縫對(duì)接不齊的現(xiàn)象。

8. 過(guò)燒：焊接過(guò)程中，由于加熱過(guò)度或高溫停留時(shí)間過(guò)長(zhǎng)，造成焊縫及熱影響區(qū)材料組織發(fā)生變化的現(xiàn)象。

9. 夾鎢：焊接過(guò)程中，鎢極與熔池金屬相接觸，造成鎢極尖端部分進(jìn)入焊縫的現(xiàn)象。

這些焊接缺陷會(huì)影響焊接質(zhì)量，可能導(dǎo)致焊縫強(qiáng)度降低、泄露風(fēng)險(xiǎn)增加等安全隱患。因此，在實(shí)際生產(chǎn)中需要采取措施進(jìn)行預(yù)防和修正，如提高操作技能、優(yōu)化焊接工藝、加強(qiáng)材料管理等。

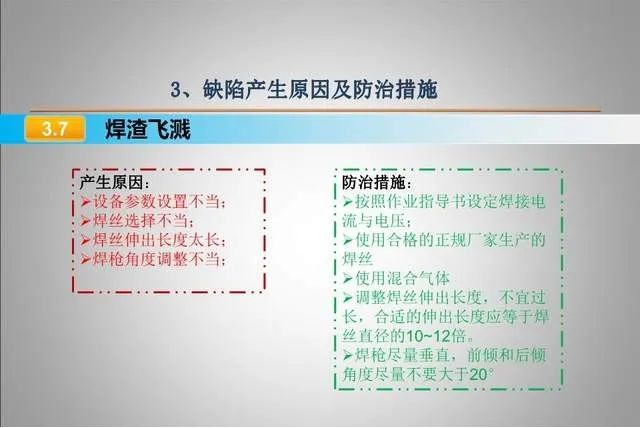

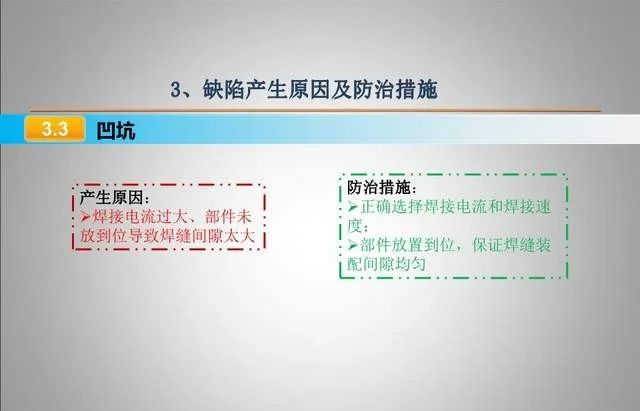

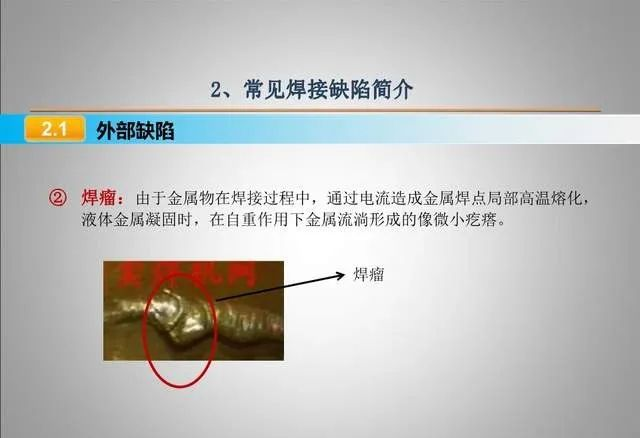

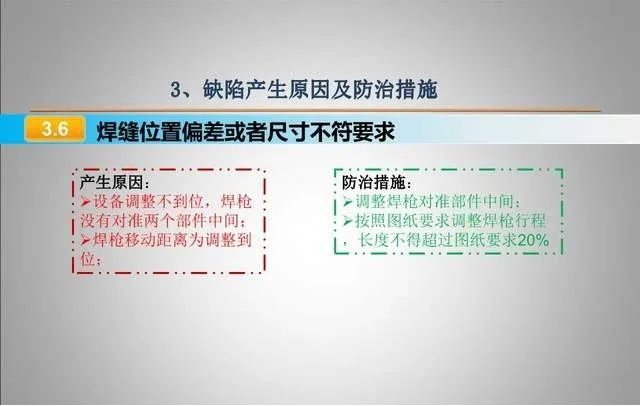

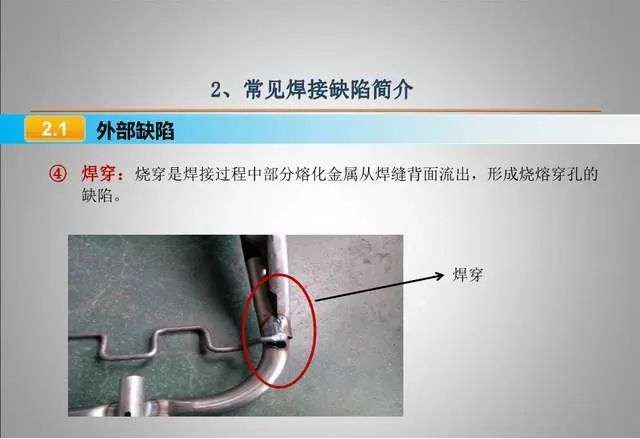

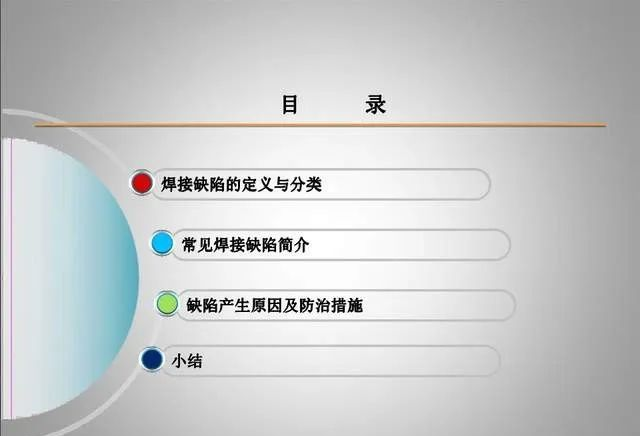

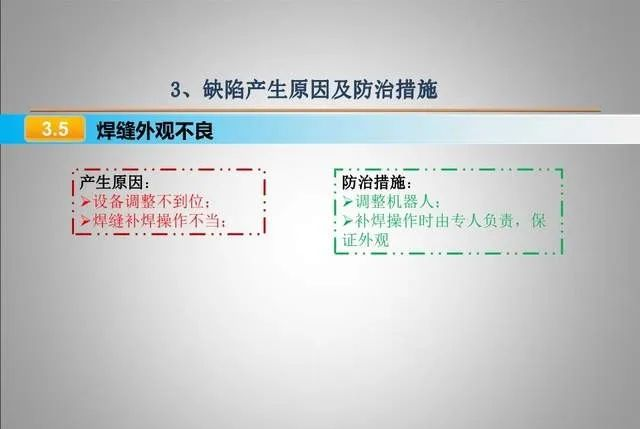

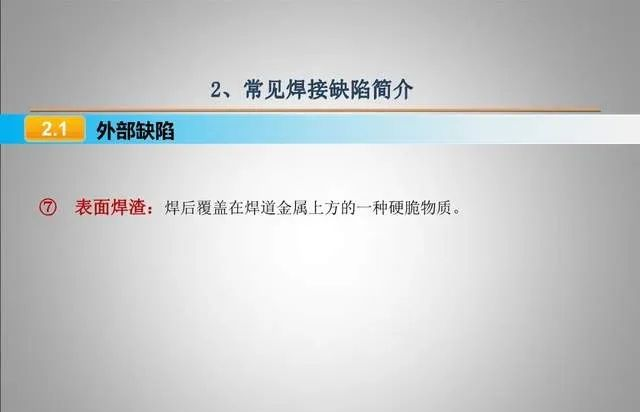

典型焊接缺陷培訓(xùn)

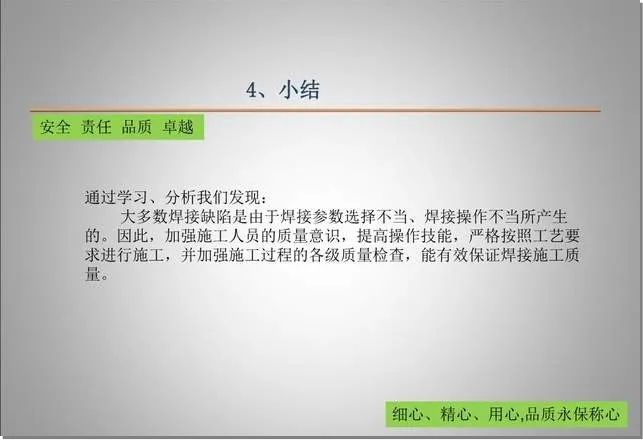

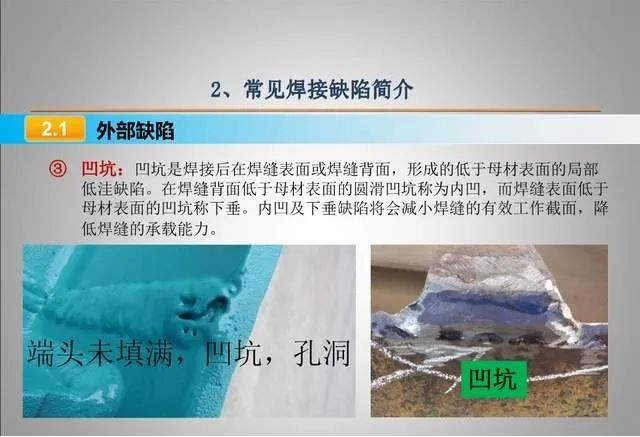

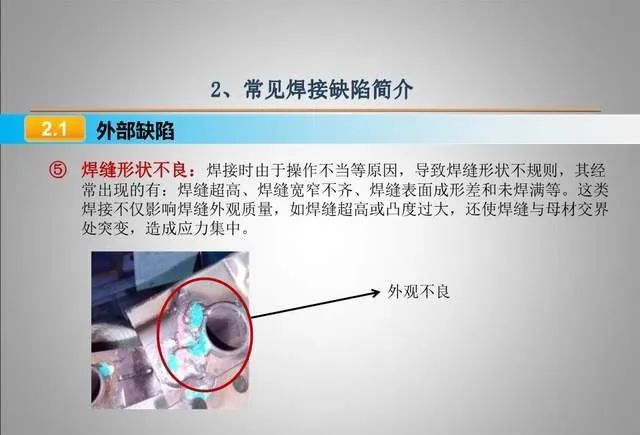

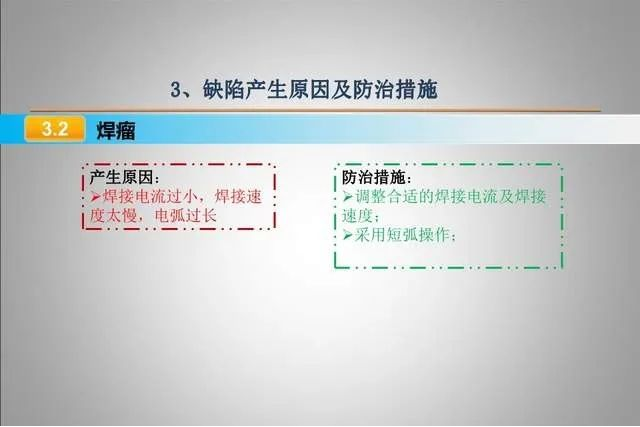

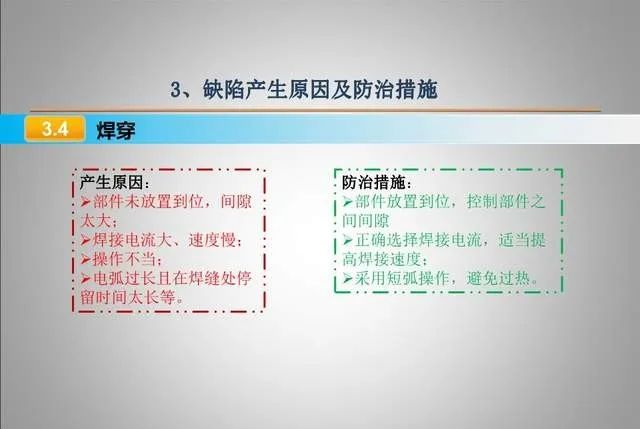

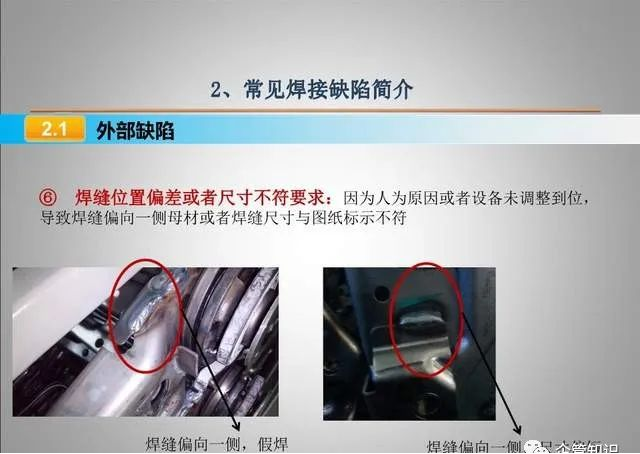

典型焊接缺陷培訓(xùn)


























文章來(lái)自轉(zhuǎn)載分享
