1.序言
進入2000年以后，我國國民經濟顯著增長，國力明顯增強，鋼產量大幅提高，在建筑中提出了“積極、合理地用鋼”，從此甩掉了“限制用鋼”的束縛，鋼結構建筑在經濟發達地區逐漸增多。從2008年奧運會鳥巢場館、中國尊到如今的港珠澳大橋，出現了鋼結構建筑熱潮，強勁的市場需求，推動鋼結構建筑迅猛發展，建成了一大批鋼結構場館、機場、車站和高層建筑。
在鋼結構工程建設過程中，焊接是鋼結構工程制作和安裝的關鍵技術和質量控制手段，在建設工程中有著十分重要的作用。由于鋼結構結構形式的多樣性，加之其安裝過程多在戶外，自動化焊接程度較低，多數采用手工進行焊接。機器人焊接在鋼結構建設過程中的應用僅限于前期在車間內鋼結構部件的組裝連接，如圖1所示，例如H柱、梁、箱型柱、U形肋、板肋板單元和橫隔板單元的組裝連接等。
由于鋼結構應用場所的重要性，因此在鋼結構生產安裝過程中對鋼結構的焊接提出了更高要求。鋼結構的焊接性包含以下兩個方面的含義：一是工藝焊接性，是指金屬或材料在一定的焊接工藝條件下，能否獲得優質致密、無缺陷并具有一定使用性能的焊接接頭的能力；二是使用焊接性，是指焊接接頭或整體焊接結構滿足技術條件所規定的各種性能的程度，包括常規的力學性能（強度、塑性、韌性等）或特定工作條件下的使用性能，如低溫韌性、斷裂韌性、高溫蠕變強度、持久強度、疲勞性能以及耐蝕性、耐磨性等。
2.鋼結構生產制造
以建筑鋼結構中的裝配式建筑方管柱為例，如圖2所示，簡析其生產制造過程及焊接機器人在生產中的應用。
裝配式建筑方管柱（長節柱）是由不同數量的短節柱和方管連接而成，其材質多為Q235或Q345，整個生產制造流程大致包含以下工序：原材料質檢→下料→短節柱裝配→短節柱焊接→焊縫檢測→長節柱裝配→長節柱焊接→焊縫檢測→零部件裝配→拋丸除銹→表面噴漆→成品。
2.1 原材料質檢

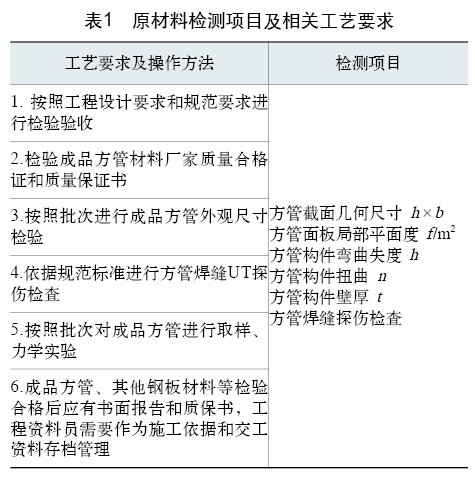

方管原材料進廠需參照GB 50205—2001《鋼結構工程施工質量驗收規范》和JG/T 178—2005《建筑結構用冷彎矩形鋼管》進行質檢，相關檢測項目、工藝要求及操作方法見表1。
2.2 下料
方管原材料按照工程設計圖樣要求經帶鋸床進行切割下料，加工成不同長度的方管，然后根據坡口加工要求，采用等離子切割開不同角度的鈍邊（36°、37°、38°），坡口鈍邊0~1mm。切割完成后需要進行質檢，確保符合加工圖樣的工件尺寸和坡口加工尺寸精度的要求，方可進行下一道工序進行裝配。
2.3 短節柱裝配?
按照?qǐng)D樣要求，采用手工氣體保護焊點焊的方式，添加5mm厚的墊板將方管與兩端隔板連接起來，組裝成短節柱，詳細的方管短節裝配坡口角度技術參數見表2。裝配完成后，經行車運送至短節柱機器人焊接工作站，人工上料進行焊接。
2.4 短節柱焊接?
短節柱機器人焊接工作站如圖3所示，采用6自由度焊接機器人，上料后由氣動夾緊裝置進行工件的固定，在頭尾架變位機的帶動下進行翻轉焊接，每焊接完成一面翻轉一次。

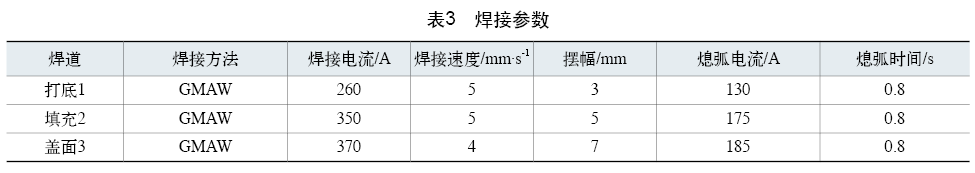

焊縫接頭如圖5所示，焊接工藝設計采用三層三道。首先將所有焊縫的打底焊完成，然后再進行所有焊縫的填充焊，最后進行蓋面，焊縫成形如圖6所示。焊絲采用ER50-6實芯碳素鋼焊絲，焊絲直徑為1.2mm。焊接過程除每道焊縫的起始點有起收弧外，中間位置不允許有隨意?；?。R角處在機器人示教編程時應保證有超過量，保證兩道焊縫在R角處有重合。為了保證打底焊全熔透，在接頭設計之初預留3.5~4mm間隙，背部添加5mm墊板，詳細的焊接參數見表3。

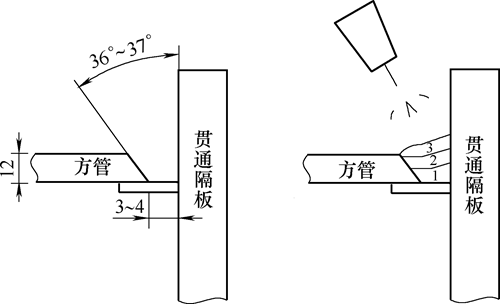

圖5?焊縫接頭示意

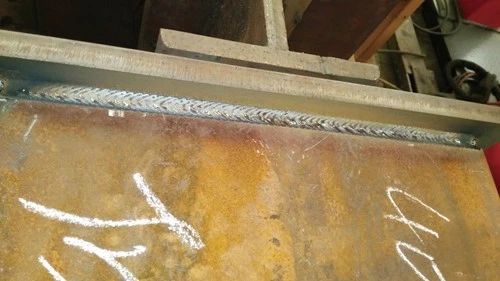

a）打底焊焊縫
b）填充焊焊縫
c）蓋面焊焊縫

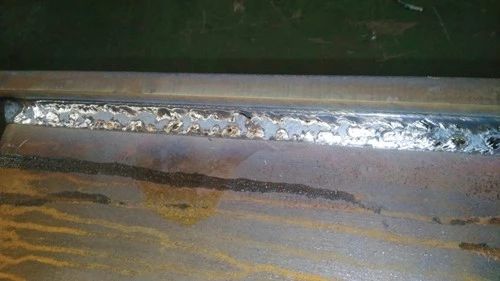

圖6?焊縫成形
焊接效率對比：以每天8h工作制計算，人工焊接7個/天，機器人焊接12個/天，機器人焊接效率幾乎是人工的兩倍，同時機器人焊接焊縫成形美觀、穩定，焊接質量高。
2.5 焊縫檢測
焊接完成后每條焊縫都需要進行檢測，要求除拐角接頭外所有焊縫均需要進行外觀檢測和UT檢測，檢測標準參考GB/T 11345—2013《焊縫無損檢測超聲檢測技術、檢測等級和評定》，焊縫質量等級全熔透二級。實際生產過程中常出現的焊接缺陷包含以下幾種：表面氣孔、咬邊及未焊透等。

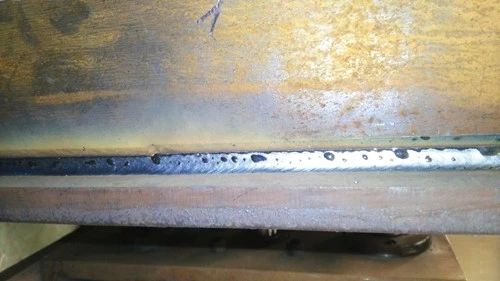

表面氣孔的產生主要由于蓋面焊接時焊絲干伸長較大，擺動焊接過程中氣體保護效果不好導致的。
咬邊缺陷產生的原因多是焊槍角度問題，焊槍偏向某一側較多或是電壓較高，電弧體積增大，燒蝕到熔池外部邊緣，鐵液填充不足等原因。
未焊透的原因主要是打底焊過程焊槍姿態或工藝參數不合理導致。打底焊時，焊槍角度應處于坡口夾角中心，焊絲位于坡口間隙的中間位置，且打底焊擺動幅度不宜過大，過大容易造成電弧沿坡口面爬升和下降，電弧不能長時間的作用在坡口底部邊緣，熱量不足以將底部邊緣完全熔化造成未焊透。打底焊時焊接速度不能過慢，焊接時應始終保持電弧處于熔池鐵液的前部，電弧熱量集中作用于母材上使坡口底部邊緣熔化，否則，電弧作用于熔池鐵液上方，鐵液在前將底部邊緣覆蓋，致使電弧熱不能直接作用于坡口底部邊緣，不足以熔化，形成虛焊。
焊接不合格的焊縫需要進行碳弧氣刨返修，然后人工補焊。返修工作不僅耽誤了生產進度，同時也增加了生產成本，因此在追求高效率的同時，一定要保證機器人焊接質量，否則將適得其反。
2.6 長節柱裝配?
長節柱是由不同數量的短節柱和方管組對連接而成，在工裝平臺上放樣、裝配工裝胎模具。將方管和短節柱依據加工詳圖依次移至胎模具中，然后用頂緊螺旋進行緊固，按照?qǐng)D樣要求檢查無誤后進行定位焊接。裝配完成后，由行車吊裝運輸至長節柱焊接機器人工作站變位機，進行固定焊接。
2.7 長節柱焊接
為提高生產效率，每個長節柱機器人焊接工作站均采用雙工位焊接模式，如圖7所示。每個焊接工作站均由三臺6自由度焊接機器人和兩臺頭尾架變位機組成，一臺變位機進行上下料的同時，另外一臺進行翻轉焊接，然后交替進行，充分利用機器人工作時間，極大地提高了生產效率。同樣是上料后由氣動夾緊裝置進行工件的固定，在頭尾架變位機的帶動下進行翻轉焊接，每焊接完成一面翻轉一次。
長節柱的焊縫結構形式同短節柱一樣，因此采用相同的焊接工藝設計，具體工藝設計和焊接參數參考短節柱焊接工藝。焊接過程中同樣采用機械翻轉，效率遠超過人工吊裝翻轉焊接。
2.8 焊縫檢測?
長節柱焊接完成后，除短節柱已檢測合格的焊縫外，其余焊縫要全部進行外觀檢測和UT檢測，焊縫質量等級要求全熔透二級，焊接質量不合格的同樣需要返工進行人工修補。
2.9 其他加工工序?
焊縫檢測合格后進行人工焊裝附屬零部件，然后進行拋丸表面拋光處理，將工件表面雜物、銹漬清理干凈，最后進行表面噴漆處理，至此所有加工工序完成。
3結束語
1）鋼結構建筑熱潮，推動了鋼結構建筑迅猛發展，進而帶動了鋼結構生產和制造行業的快速發展，包括鋼結構的結構設計、焊接工藝設計、焊接自動化等多方面的推進。
2）實際生產中，鋼結構焊接自動化程度偏低，機器人焊接僅應用于一些結構簡單、小批量化生產的部件生產中，主要原因在于鋼結構部件屬于非標產品，定制居多，如何將這些非標件實現機器人自動化焊接將是鋼結構焊接需要研究的主要方向之一。
3）機器人焊接效率高于人工焊接，提高勞動生產率，焊接穩定性好，焊接質量高，同時改善了工人的工作環境，降低了工人的勞動強度。
參考文獻：
[1]國家建設部. 建筑鋼結構產業“十五”計劃和2010年發展規劃綱要[J]. 新型建筑材料，2001，（1）：47-49.
[2]徐向軍.機器人在鋼結構焊接中的應用[J].金屬加工（熱加工），2015，12（5）：29-30.
[3]李亞江. 焊接冶金學—材料焊接性[M]. 北京：機械工業出版社，2006.
